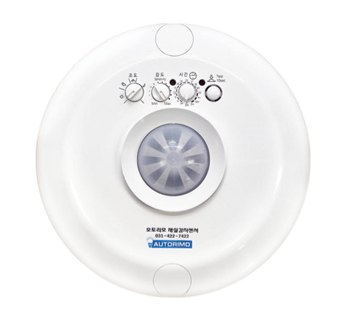

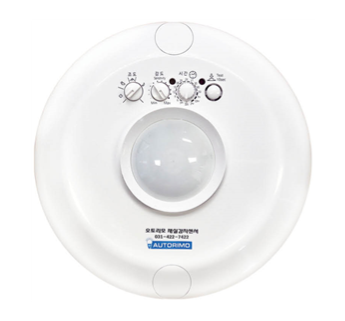

※ 마이콤 재실감지센서 케이스로 변경 가능합니다. (케이스로 변경할 경우 모델명 : DM2210MSW(기본형), DM2215MSW(광역감지형))

화장실, 창고, 강의실, 연구실, 실험실 등에서 전등 및 냉난방기를 제어합니다. (냉난방기 제어시 냉난방기 자동리모컨 ARC500C, DHR2000F-DCN 과 연동)
초고감도 광각 센서와 온도에 따른 자동 감도보정 기능을 내장하여 미세한 움직임을 실시간 감지하여 자동으로 연장합니다.
220V 15A 안전인증 규격의 대용량 파워개폐능력을 가지고 있어 장기간 사용에 따른 내구성을 보장합니다.
고정밀 OP 앰프 회로가 내장되어 있고, 순간 최대 40A까지 견딜 수 있는 부하 개폐기를 장착하였습니다.

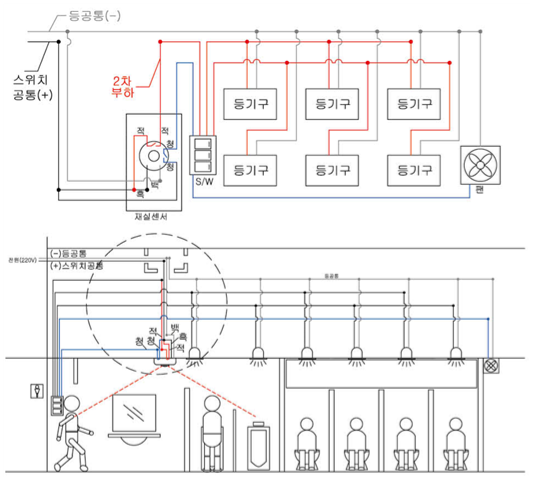

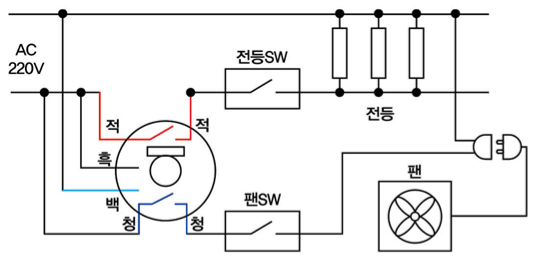

[옵션] 2차 접점을 추가하여 1차 타이머에 의해 전등이 소등된 후 2차 타이머에 의해 환풍기는 좀 더 늦게 끌 수 있습니다.

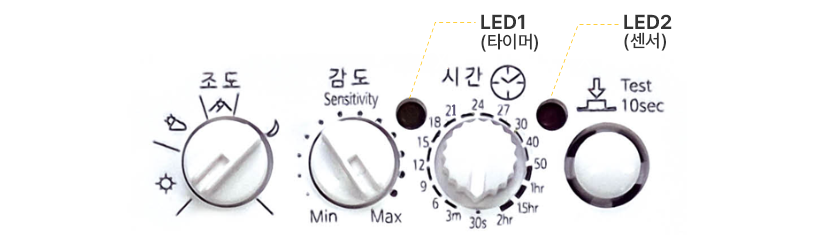

조도 설정
- 주야 구분없이 센서 감지 시 점등됩니다.
- 통상 30 ~ 20 Lux 구간으로 흐린 날 점등됩니다.
- 통상 20 ~ 10 Lux 구간으로 상당히 어두워졌을 때 점등됩니다.
- 10 Lux 이하로 완전히 어두워졌을 때 점등됩니다.
감도 설정

센서의 감도를 조정합니다. (약-강)
오른쪽으로 돌렸을 때 민감도가 높아지며, 최대 감도로 세팅되어 출하됩니다.
타이머 스위치

센서 감지 후 점등 유지시간을 설정합니다.
(30초, 3,6,9,12,15,18, 21, 24, 27, 30, 40, 50분, 1시간, 1시간30분, 2시간)
정상(테스트) 버튼
시간 설정 변경 없이 결선 및 제품 이상 유무 확인이 가능합니다.

정상 : 현재 설정된 타이머 지정시간에 소등됩니다.

TEST : 한번 눌렀다 손을 떼면 스위치는 자동 복구 되며, 센서에 의해 제어되는 등기구 그룹은 강제로 10초가 ON 됩니다. 10초 후 해당 등기구 그룹은 OFF되고 센서 모드로 동작합니다

센서 동작을 LED로 표시합니다.

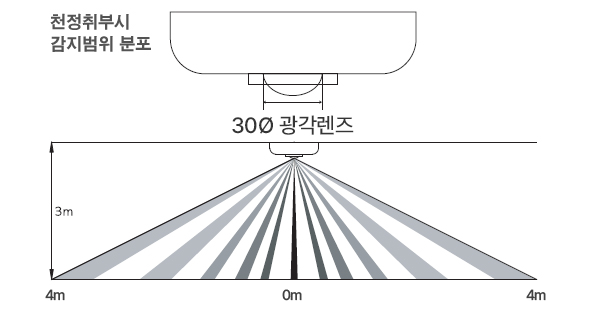

- 30Ø 광각 센서를 사용하여 보다 넓은 영역을 감지할 수 있습니다.
- DM2210MS, DM2210MS2, DM2210MSW, DM2210MSW2, DM2210MSB 125° 범위
- 34Ø 광각 센서를 사용하여 보다 넓은 영역을 감지할 수 있습니다.
- DM2215MS, DM2215MS2, DM2215MSW, DM2215MSW2, DM2215MSB 135° 범위

항목	DM2210MSW2	DM2215MSW2
인증규격	[등제어 채널] 220V, 15A AC / [팬제어 채널] 220V, 5A AC
접점채널	2접점(보조접점은 옵션)
정격전압	220V, 50/60Hz
감지방식	열적외선 인체감지 방식
소모전력	1W 미만
감지각도	125°	135°
최대감지거리 [3m 높이]	반경 3 ~ 4m (직경 8m)	반경 5 ~ 6m (직경 12m)
동작조도조절	맑은 날(30Lux 이상), 주야간(30 ~ 20Lux), 흐린 날(20 ~ 10Lux), 저녁(10Lux 이하)
감도조절기능	가능
동작시간 [메인접점]	30초, 3, 6, 9, 12, 15, 18, 21, 24, 27, 30, 40, 50분, 1시간, 1시간30분, 2시간 16단계로 선택 조절 가능
동작시간 [보조접점]	Default : 메인접점 동작 후 10분, 필요시 시간 변경 가능
테스트 기능	자동 복귀, TEST 버튼 동작으로 1회 10초간 동작 후 소등
내부사용전원	Switching Power Supply에 의한 Regulated 12V DC
노이즈대책	전원입력단 Noise Filter 및 Surge Suppressor 적용으로 전원잡음영향 제거
자동온도보정	-20~45℃까지 온도 변화에 따른 자동감도보정
외관 SIZE	120mm (직경) x 43mm (높이)
설치장소	화장실, 회의실, 강의실, 연구실, 휴게실, 복도 등
