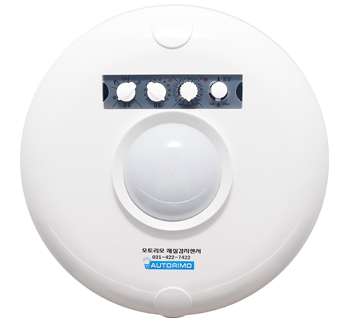

마이콤 재실감지센서 DM2210MS / DM2215MS

•

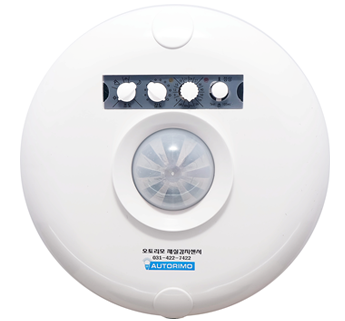

  DM2210MS (기본형)

•

  DM2215MS (광역감지형)

•

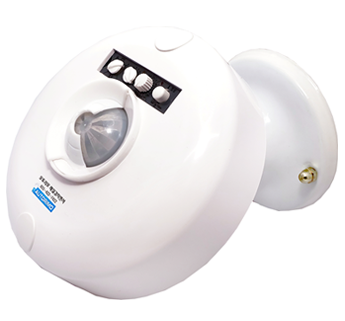

  각도조절형(옵션)

※ 마이콤 재실감지센서 슬림형 케이스로 변경 가능합니다. (슬림형 케이스로 변경할 경우 모델명 : DM2210MS2(기본형), DM2215MS2(광역감지형))

제품설명

• 화장실, 창고, 강의실, 연구실, 실험실 등에서 전등 및 냉난방기를 제어합니다. (냉난방기 제어시 냉난방기 자동리모컨 ARC500C, DHR2000F-DCN 과 연동)
• 초고감도 광각 센서와 온도에 따른 자동 감도보정 기능을 내장하여 미세한 움직임을 실시간 감지하여 자동으로 연장합니다.
• 220V 15A 안전인증 규격의 대용량 파워개폐능력을 가지고 있어 장기간 사용에 따른 내구성을 보장합니다.
• 고정밀 OP 앰프 회로가 내장되어 있고, 순간 최대 40A까지 견딜 수 있는 부하 개폐기를 장착하였습니다.

주요기능

• 조도 설정

  •
    통상 400 Lux 이상이며 주야 구분 없이 점등됩니다.
  •
    통상 30~10 Lux 구간으로 흐린 날 점등됩니다.
  •
    통상 10~5 Lux 구간으로 실내가 상당히 어두워 졌을 때 점등됩니다.
  •
    완전히 어두워졌을 때 점등됩니다.

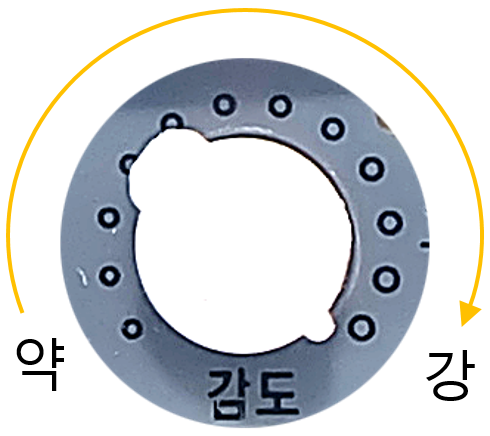

• 감도 설정


  센서의 감도를 조정합니다. (약-강)
  오른쪽으로 돌렸을 때 민감도가 높아지며, 최대 감도로 세팅되어 출하됩니다.

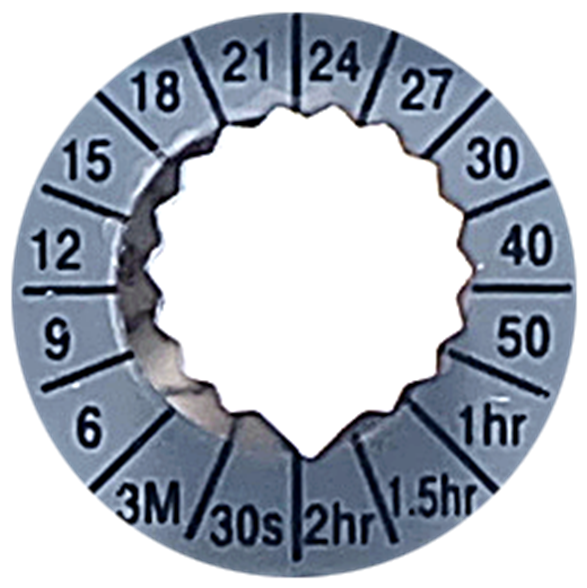

• 타이머 스위치


  센서 감지 후 점등 유지시간을 설정합니다.
  (30초, 3,6,9,12,15,18, 21, 24, 27, 30, 40, 50분, 1시간, 1시간30분, 2시간)

• 정상(테스트) 버튼

  시간 설정 변경 없이 결선 및 제품 이상 유무 확인이 가능합니다.


  정상 : 현재 설정된 타이머 지정시간에 소등됩니다.

  TEST : 한번 눌렀다 손을 떼면 스위치는 자동 복구 되며, 센서에 의해 제어되는 등기구 그룹은 강제로 10초가 ON 됩니다. 10초 후 해당 등기구 그룹은 OFF되고 센서 모드로 동작합니다

• LED 표시

  센서 동작을 LED로 표시합니다.

  제품동작	LED1 (타이머)	LED2 (센서)
  감지	-	점멸
  점등	1초 단위로 점멸	감지 시 점멸, 미감지 시 점등
  대기	소등	점등
  테스트	10초간 점등 후 소등	감지 시 점멸, 미감지 시 점등

감지범위

•
  • 30Ø 광각 센서를 사용하여 보다 넓은 영역을 감지할 수 있습니다.
  • DM2210MS, DM2210MS2, DM2210MSW, DM2210MSW2, DM2210BL 125° 범위
•

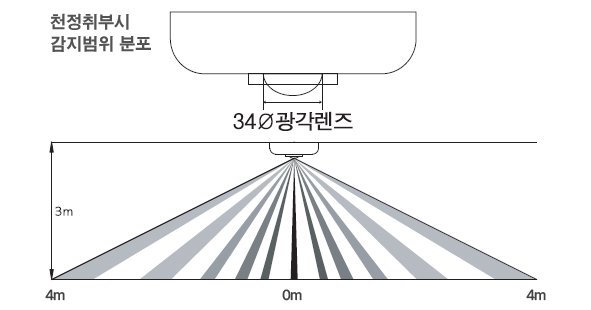

  • 34Ø 광각 센서를 사용하여 보다 넓은 영역을 감지할 수 있습니다.
  • DM2215MS, DM2215MS2, DM2215MSW, DM2215MSW2, DM2215BL 135° 범위

설계예시

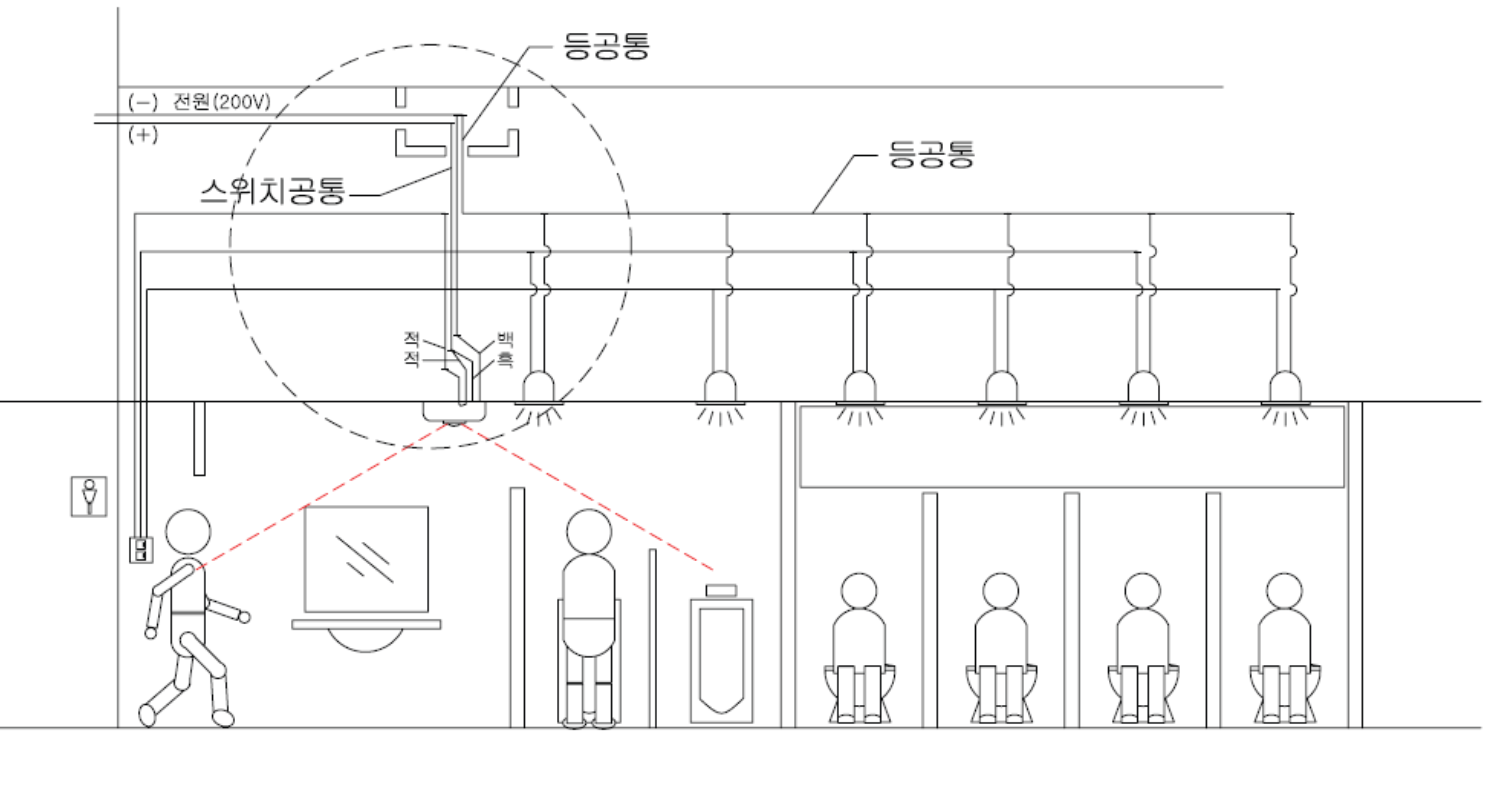

• 화장실 - 마이콤 재실감지센서 1대로 전체 전등제어

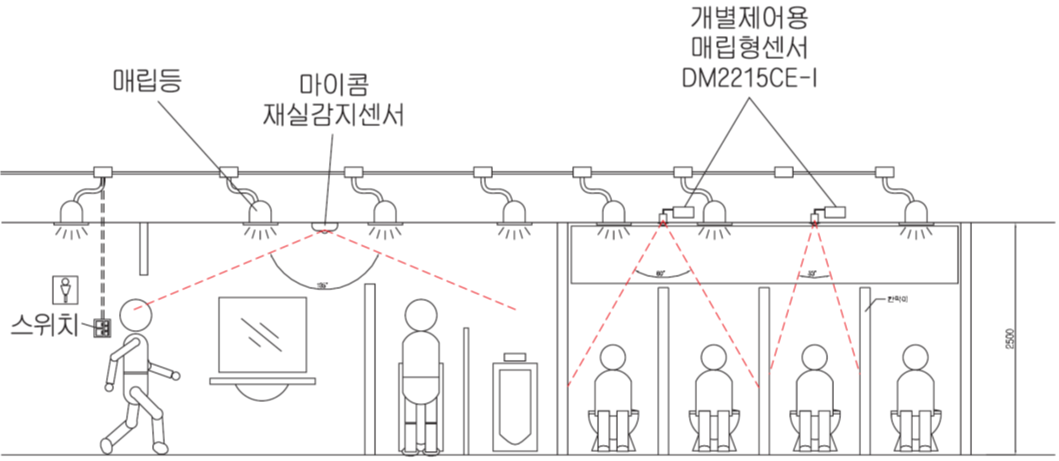

• 화장실 – 마이콤 재실감지센서 + 매립형 센서 (개별제어용)

  주 통로 전등회로는 마이콤 재실감지센서로 제어하고, 좌변기 상단의 전등은 천정 매립형센서를 이용하여 개별 제어합니다.

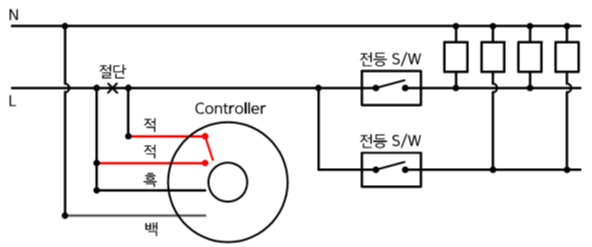

결선도

전기적정격
