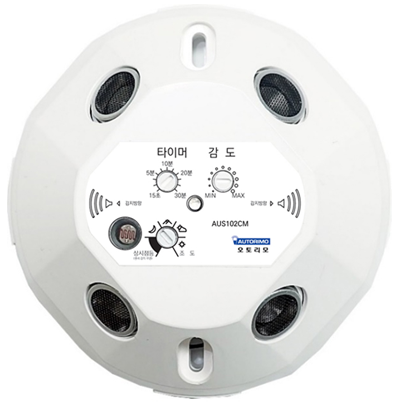

Dual Tech 재실감지센서 AUS102CM / AUS101CM

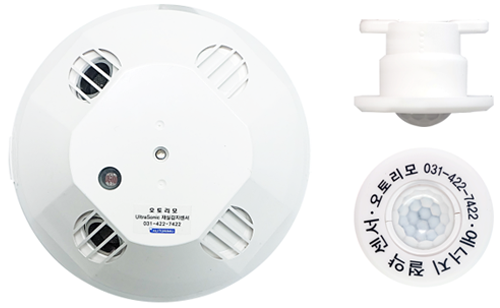

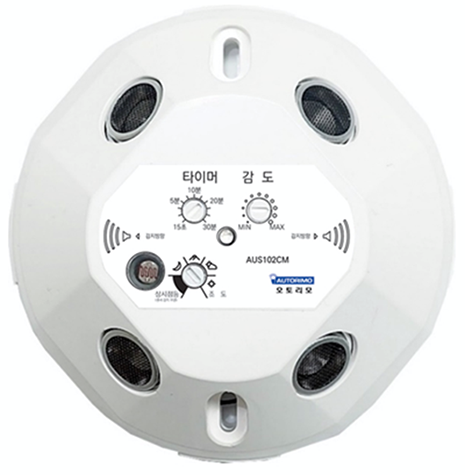

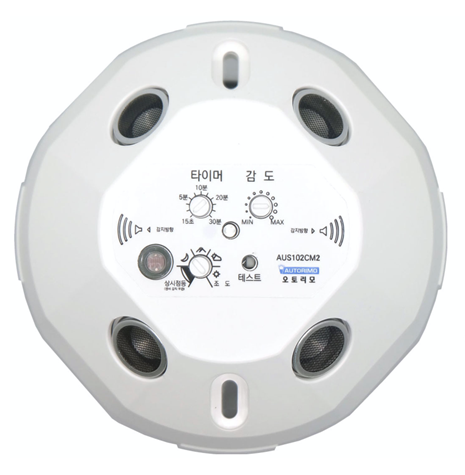

AUS102CM (2Way)

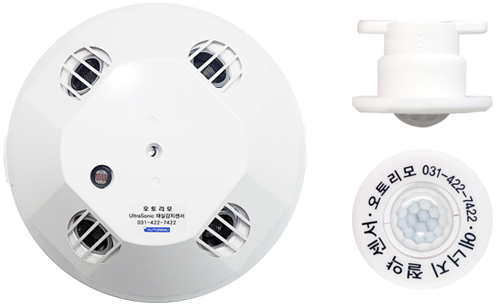

AUS101CM (1Way)

제품설명

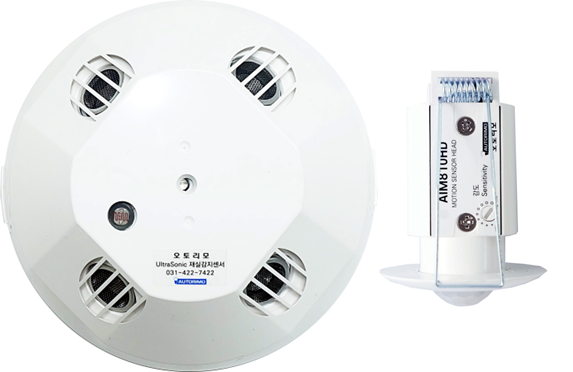

당사가 국내 최초로 개발한 도플러 방식 초음파 재실감지 센서 기술 [초고감도, 최대 감지거리 20m]과 적외선 센서기술의 장점을 혼합하여, 첫 점등은 적외선 센서 감지에 의해 시작하고 점등 유지는 두 가지 센서 감지신호를 함께 사용합니다.
초음파는 들리지 않는 음향으로 전자파의 장애나 인체 유해성이 없습니다.
도플러방식은 초음파의 반향으로 돌아오는 주파수의 변화를 감지하므로 화장실 큐비클 칸막이 너머의 움직임도 감지할 수 있습니다. 또한, 문이나 유리 등으로 막힌 공간은 투과하지 않아 감지 대상 공간 외의 불필요한 움직임을 감지하지 않습니다.
독자적 기술로 개발된 오류 검출 소프트웨어를 통해 센서 동작에 대한 신뢰성을 높였습니다.

설치장소

화장실, 회의실, 강의실, 연구실, 휴게실 등 밀폐된 장소

주요기능

내역	기능	범위	공장 초기 설정
타이머	센서 시간 설정	15초 ~ 30분	15초
감도	초음파 센서 감도 설정	0 ~ 100%
조도 및 상시	조도 설정, 상시설정	: 조도 무관 : 30~20Lux : 20~10Lux : 10Lux이하 상시 : 항상 점등	: 조도 무관

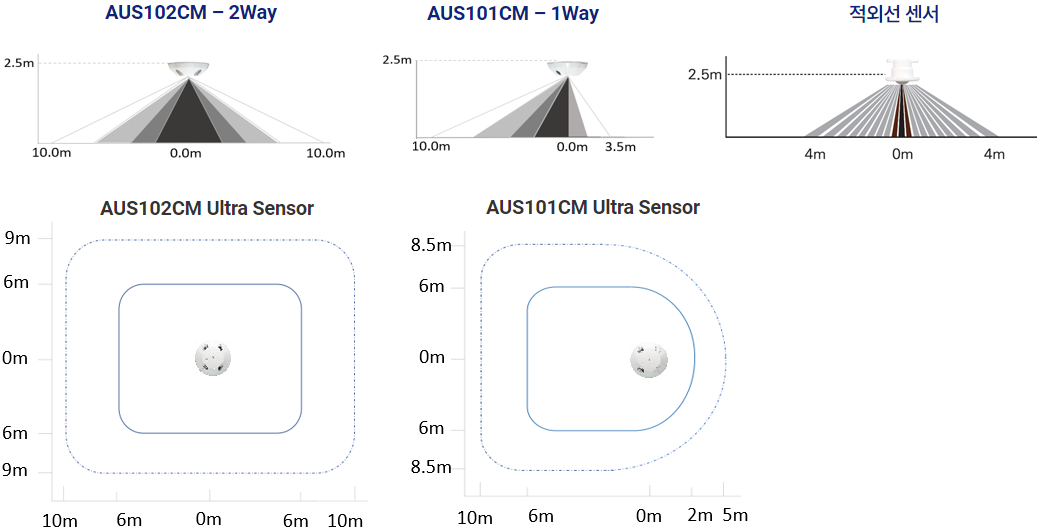

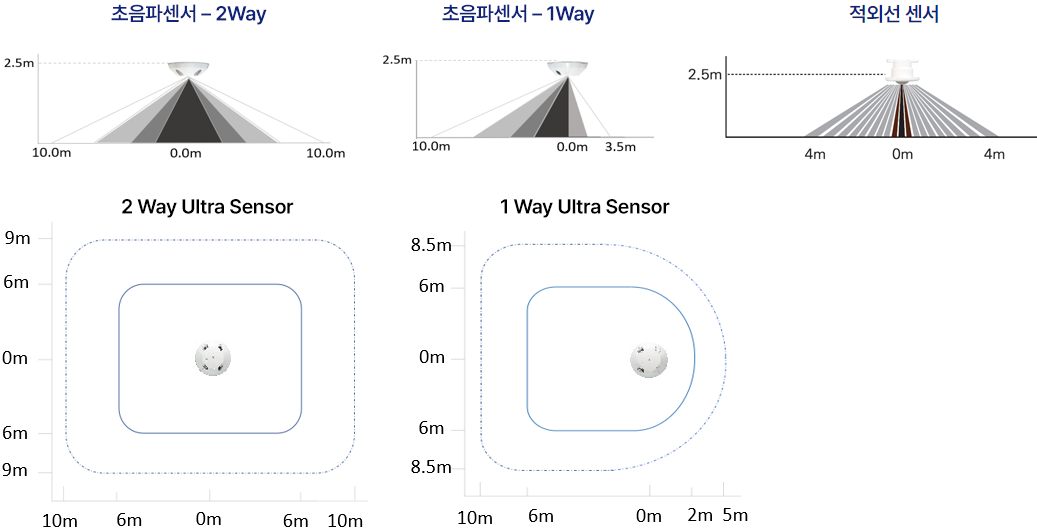

감지거리

제품의 사용 공간에 따라 2Way와 1Way를 선택할 수 있습니다.
2Way는 초음파 송수신 소자가 양방향으로 위치하여 센서를 중심으로 최대 직경 20m 까지 감지합니다.
1Way는 초음파 송수신 소자가 한 방향으로 위치하여 송출방향으로 최대 10m까지 감지합니다.

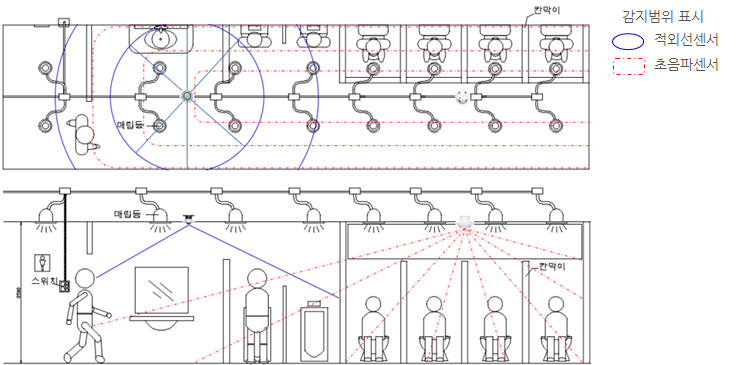

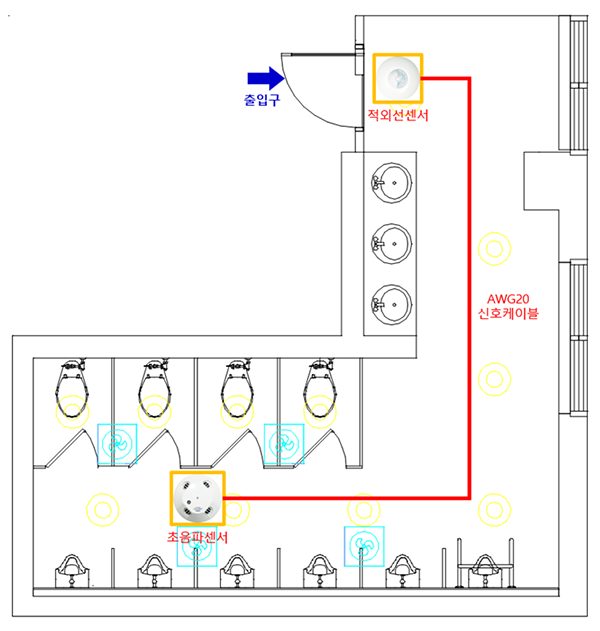

설계예시

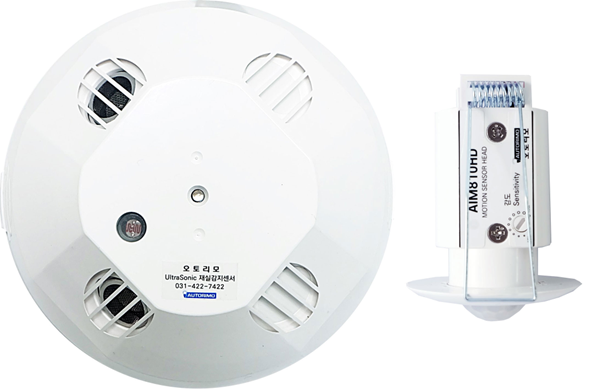

출입구 쪽에는 PIR센서헤드를 설치하고 내실에는 초음파 센서를 설치합니다.

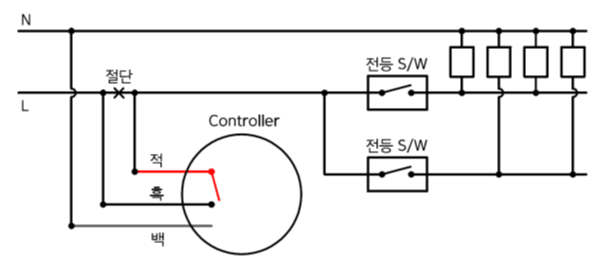

결선도

① 제품의 백색단자에 등공통선(Neutral)을 결선하여 입선합니다.
② 스위치 공통선(L)을 분전반과 전등S/W 사이에서 절단하여 스위치 공통1차(전원)선을 결선하여 제품의 흑색단자에 입선합니다.
③ ②번에서 절단한 스위치 공통2차(출력)선을 결선하여 제품의 적색단자에 입선합니다.

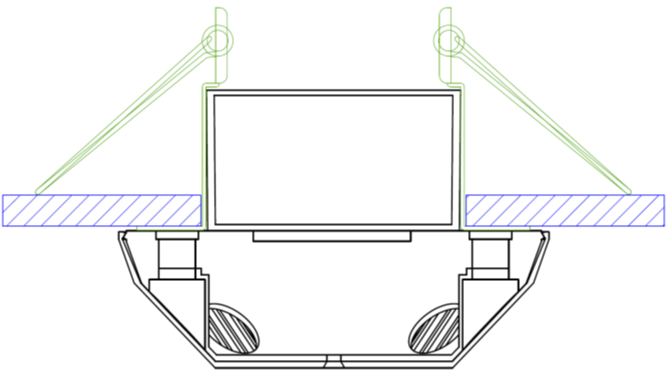

고정방법

스프링 걸개를 추가하여 스프링의 탄성으로 천정에 나사조임 없이 센서를 고정합니다.
전면 커버를 벗기고 본체의 나사홀을 이용하여 천정에 나사조임으로 고정합니다.
전면 커버를 벗기고 본체의 나사홀을 이용하여 8각 접속 박스에 직접 부착하여 고정합니다.

전기적 정격

항목

AUS102CM

AUS101CM

정격전압

220V, 50/60Hz

인증규격

220V 12A AC

소모전력

1W 미만

동작조도조절

맑은 날(30Lux 이상), 주야간(30 ~ 20Lux), 흐린 날(20 ~ 10Lux), 저녁(10Lux 이하)

감도조절기능

유(초음파 센서)

동작시간선택

15초 ~ 30분

상시기능

유(센서무관 상시동작)

외관 SIZE

직경 Ø112, 높이 93mm (노출부 35mm)

감지거리
[3m 높이]

2-Way	적외선	1-Way
최대 20m	반경 4 ~ 5m	최대 13.5m
