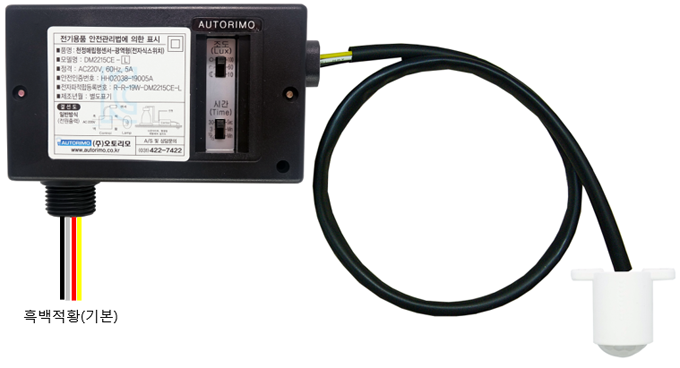

천정매립형센서 DM2215CE-L / DM2215CE-S / DM2215CE-I

1접점 5A

제품설명

• 천정에 매립하는 형태로 센서의 노출부위가 적어 미관상 깨끗합니다.
• 220V 5A 안전인증규격으로 감지범위에 따라 센서헤드 타입 선택이 가능합니다.
• 화장실 좌변기 상단에 설치하여 개별 등을 제어하거나, 화장실 전체가 공통의 등을 사용하여 조명을 밝히는 경우 출입구 쪽의 센서와 연동하여 좌변기에 사람이 있을 경우에도 공통의 조명등이 꺼지지 않게 하여 화장실 실내 사용을 편안하게 할 수 있습니다.

매립형 센서헤드의 선택

• 매립형 센서 제품군의 센서헤드는 L33H(L타입)으로 기본 제공됩니다. 천정 마감재 두께나 소재, 그 외 고객의 요구사항에 따라 센서헤드 종류나 감지범위를 변경하여 사용할 수 있습니다.

• ① 센서헤드 모델 선정
• ② 센서 고정방식 선택
• ③ 감지범위 선택(L/S/I)

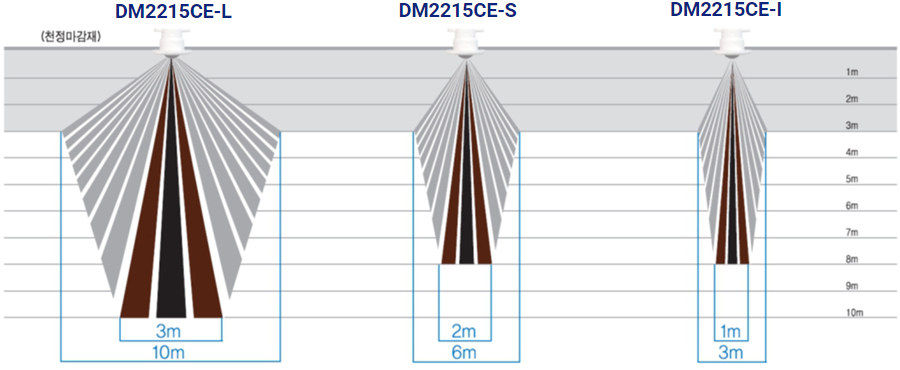

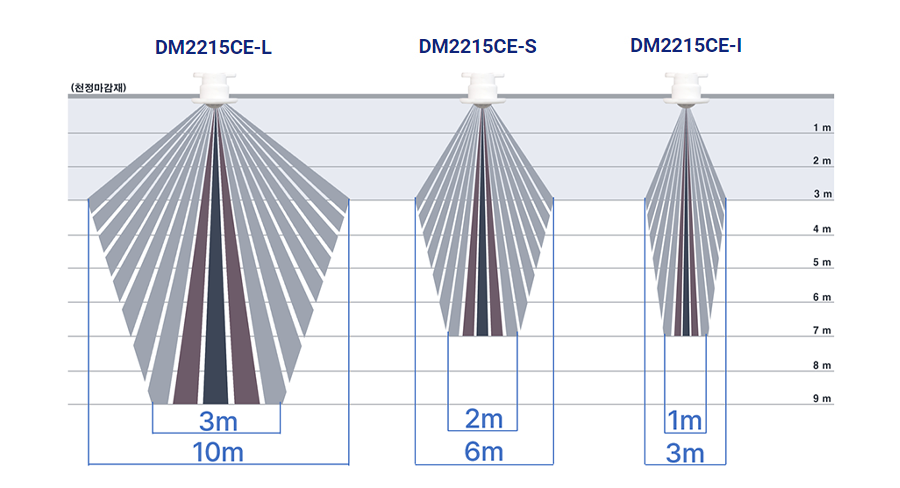

센서헤드 타입 및 감지범위

• DM2215CE-L

  22Ø 대구경으로 넓은 구역을 감지합니다. 복도, 로비, 연구실 등 광역 전등제어에 적합한 제품입니다.

• DM2215CE-S

  15Ø 소구경으로 좁은 구역을 고감도로 감지합니다. 좁은 화장실 실내, 현관 등 소구역 전등 제어에 적합한 제품입니다.

• DM2215CE-I

  렌즈부분에 불필요한 주위의 신호를 제한하는 후드가 부착되어 있어 감지범위 밖의 신호를 차단합니다. 화장실 좌변기, 사무실 좌석 등 개인이 사용하는 아주 좁은 공간에서 사용자의 재실 유무를 인지할 수 있어 여러 가지 목적으로 폭 넓게 응용이 가능합니다.
•

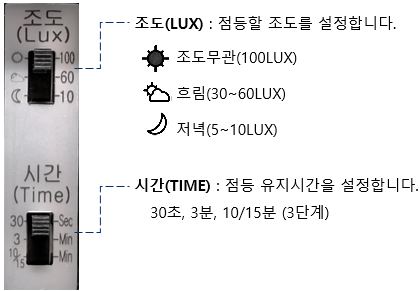

주요기능

설계예시

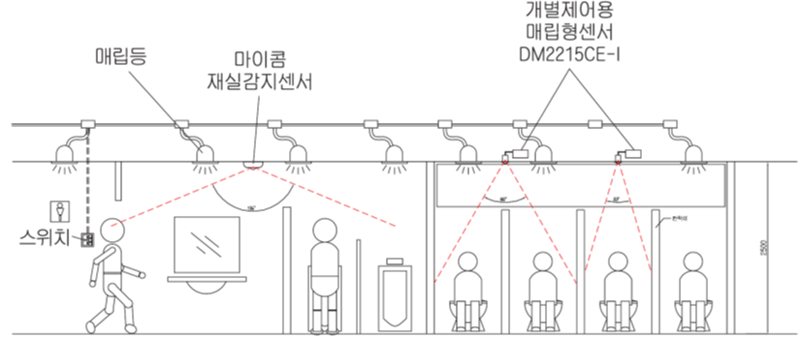

• 화장실 – 마이콤 재실감지센서 + 매립형 센서 (개별제어용)



  주 통로 전등회로는 마이콤 재실감지센서로 제어하고, 좌변기 상단의 전등은 천정 매립형센서를 이용하여 개별 제어합니다.

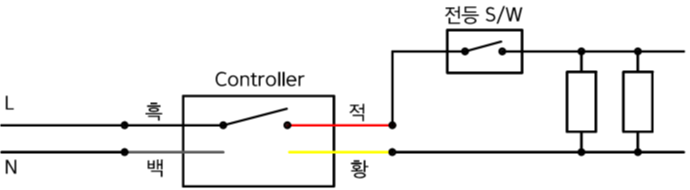

결선도
