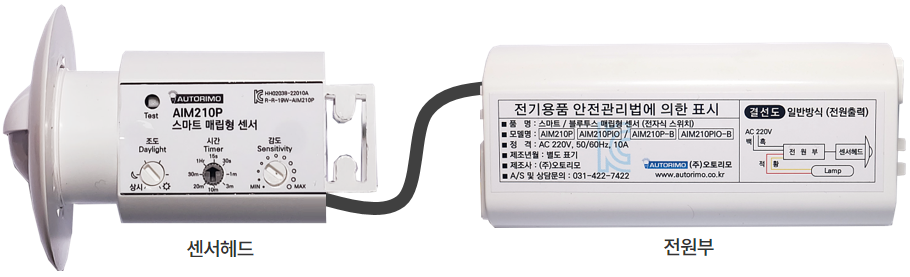

스마트매립형센서 AIM210P / AIM210PIO

제품설명

• 유선 설정 방식의 매립형 센서로 센서 헤드부에 있는 볼륨 스위치로 간단히 센서 감도, 점등 유지 시간, 동작 조도 설정이 가능합니다.

센서헤드 추가로 기능 확장

• 센서헤드를 추가하여 멀티헤드 방식으로 감지범위를 넓히거나, 출입자 확인 방식을 적용할 수 있습니다. 특히 좁은 공간 내 사용 여부 확인을 위한 표시램프를 설치해야 할 경우 출입자 확인 방식이 유용합니다.

설치방법

• 전원부와 센서헤드를 동시에 한구멍에 넣어 설치하므로 천정 마감재의 손상이적고 작업이 편리합니다. (타공사이즈 : Φ45mm)

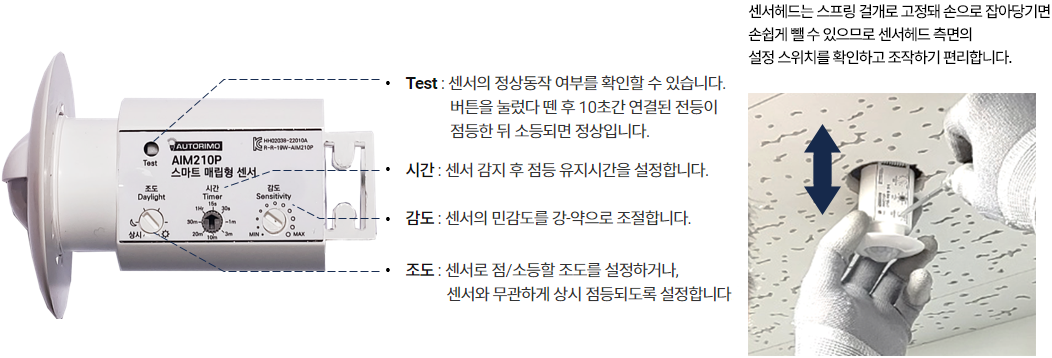

센서헤드 조절부 기능

적용장소

• 건물 공용부



  관리가 소홀해지기 쉬운 건물 내 화장실, 회의실 등 공용공간에 센서를 설치해보세요. 기존에 설치된 센서가 투박했다면 심플한 디자인의 매립형 센서로 교체도 가능합니다. 오토리모의 고감도 센서 기술로 사용자 진입 시 빠르게 점등되고, 사용 후 자동으로 소등되므로 관리자가 돌아다니며 전등을 끌 필요가 없어 절전은 물론 관리 비용 절감까지 동시에 가능합니다.

• 주거시설



  현관, 펜트리 등 사용시간이 길지 않은 다양한 거주 공간에서 인테리어는 그대로 유지하면서 자동으로 점/소등하여 전기요금은 아끼고 생활은 한층 편리해 집니다. 그 외에도 실버타운, 혹은 노약자나 어린이가 있는 가정에서 거실이나 부엌의 간접 조명 제어로 야간에 안전 사고 예방과 심리적 안정을 줄 수 있습니다.

• 호텔 & 리조트



  투숙객이 취침 도중 화장실을 가더라도 전등 스위치를 찾을 필요가 없습니다. 센서가 자동으로 전등을 켜주고, 고객은 편리한 경험을 통해 이 호텔 혹은 리조트가 새롭고 앞서 나간다는 이미지를 갖게 됩니다. 또 객실에 머무는 동안 쉼없이 켜져 있는 화장실, 발코니 등 사각지대 조명이 자동으로 꺼진다면 즉각적인 비용 절감 효과까지 얻을 수 있으며 객실 수가 많을 수록 절감 효과는 극대화 됩니다.

설치사진

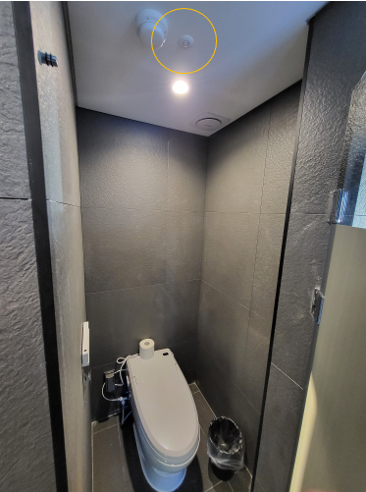

• 좌변기 상단

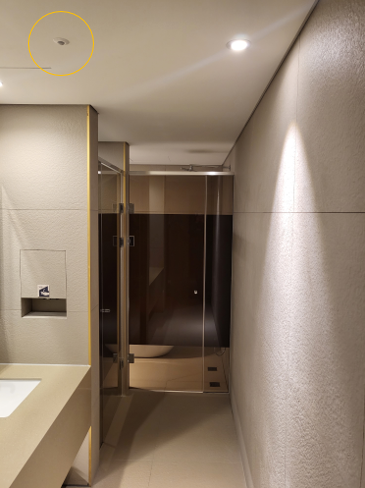

• 호텔 객실 화장실



설계예시

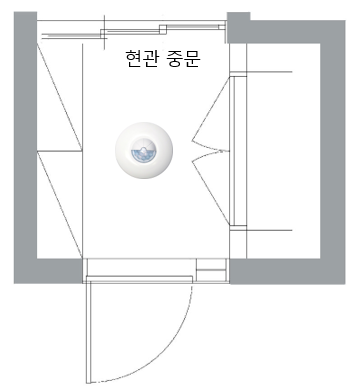

• 현관 (적용모델 : AIM210P)



  설치시 현관 중문 1m 거리에 센서 위치를 선정합니다. 중문을 열고 사용할 경우 거실에서의 움직임이 감지되지 않도록 조리개를 활용합니다.

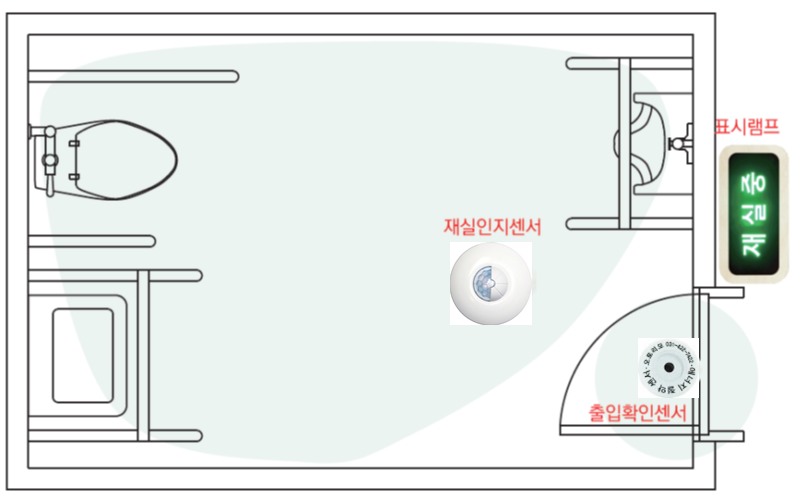

• 장애인 화장실 사용중 표시장치 (적용모델 : AIM210PIO)



  출입구 직상단에 출입확인센서를, 내부에는 재실인지센서를 설치합니다. 출입구 방향으로 조리개를 사용하여 출입구 및 출입문 밖의 움직임을 감지하지 않도록 합니다.

감지범위

• L타입 센서 적용시 높이3m 기준으로 최대반경 4~5m감지하며 센서렌즈 타입에 따라 감지거리를 조절할 수 있습니다. 감지거리는 환경에 따라 달라질 수 있습니다.

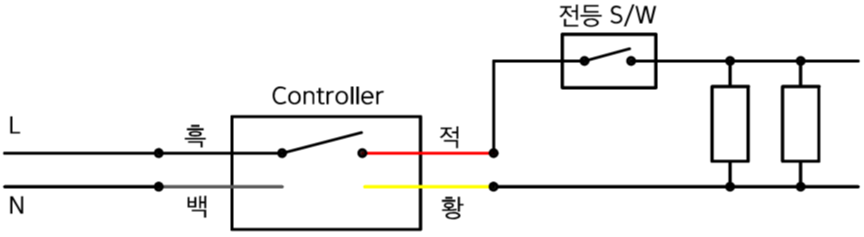

결선도

전기적 정격
