멀티헤드센서시스템

Home · 멀티헤드센서시스템 · 블루투스 멀티헤드 재실감지시스템

블루투스 멀티헤드 재실감지시스템 DM2215CE-MS-3CHB

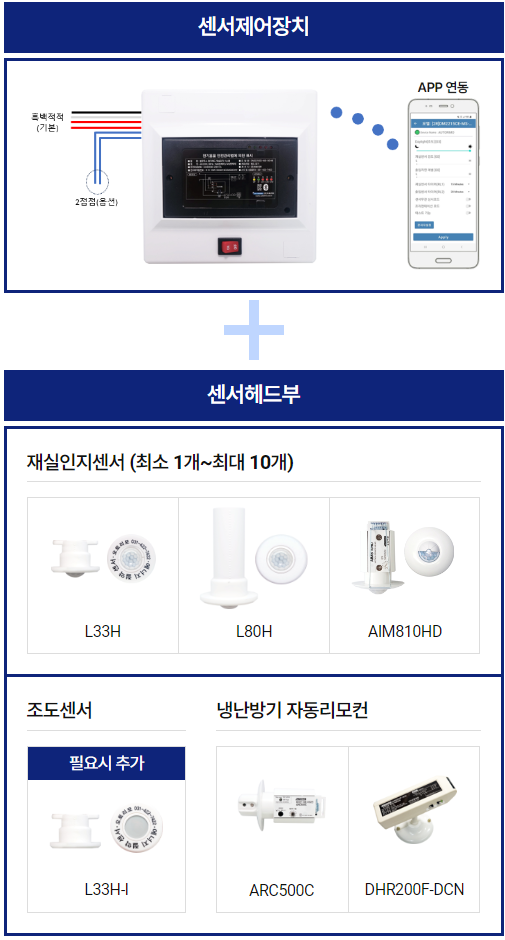

센서제어장치

센서헤드부
재실인지센서 (최소 1개~최대 10개)

  • L33H

  • L80H

  • AIM810HD

조도센서

  • L33H-I

냉난방기 자동리모컨

  • ARC500C

  • DHR200F-DCN

제품 설명

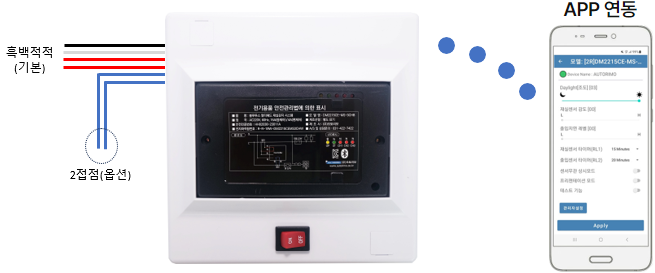

  • 다수의 센서헤드를 연결 할 수 있는 멀티헤드 재실감지시스템에 무선 설정 방식을 적용한 제품 입니다.
  • 사용자 스마트폰에 센서 제어용 어플리케이션을 설치하여 블루투스 통신으로 센서와 연결하고, 설치된 어플리케이션을 통해 센서 타이머, 조도 등 기능설정이 가능하여 설정을 변경하기 위해 높은 천정에 설치된 센서에 손 댈 필요가 없으므로 관리의 편의성과 안정성이 한층 높아집니다.
  • 필요시 2차 접점을 추가할 수 있어 전등 소등 후 2차 타이머에 의해 환풍기를 끄거나, 경과시간 동안 실내 무동작에 대한 접점신호를 IoT 기기 및 PLC 등에 전달하여 활용할 수 있습니다. (옵션)

주요기능

센서헤드의 선택

  • 센서헤드는 L33H(L타입)으로 기본 제공됩니다. 천정 마감재 두께나 소재, 그 외 고객의 요구사항에 따라 센서헤드 종류나 감지범위를 변경하여 사용할 수 있습니다.
  • ① 센서헤드 모델 선정
  • ② 센서 고정방식 선택
  • ③ 감지범위 선택(L/S/I)

선택가능 옵션

L33H

몸통길이가 33mm로 마감재가 하드보드 혹은 5mm 이하 수지물일 경우 사용합니다.

Rubber Guide

고무 글자 유/무 선택

L type - 광역감지

감지각도 120°
직선감지거리 최대 10m
수평거리(천장고3m) 최대 직경 8~10m
용도 회의실, 연구실 등 광역감지
L80H

천정 마감재가 두꺼운 경우에도 시공이 가능하도록 길이를 80mm까지 연장한 롱 타입 헤드입니다.

전후방 고정 링

S type - 소구역

감지각도 60°
직선감지거리 최대 8m
수평거리(천장고3m) 최대 직경 5~6m
용도 화장실 등 소구역
AIM810HD

Φ40mm 타공 후 스프링 걸개를 이용하여 간편하게 매립하여 설치가 가능한 센서헤드입니다.

스프링 걸개

L타입은 전면 조리개를 추가하여 통로 측 감지를 막을 수 있습니다.

I type - 개별제어용

감지각도 30°
직선감지거리 최대 8m
수평거리(천장고3m) 최대 직경 3~4m
용도 1인실, 화장실 좌변기 등 개인이 사용하는 공간

설계예시

  • 센서제어장치 1개에 센서헤드 다수를 연결하므로 비용이 저렴하고 설치가 간편하며 사각지대 없이 감지합니다.
  • 냉난방기 자동리모컨과 연동가능합니다.

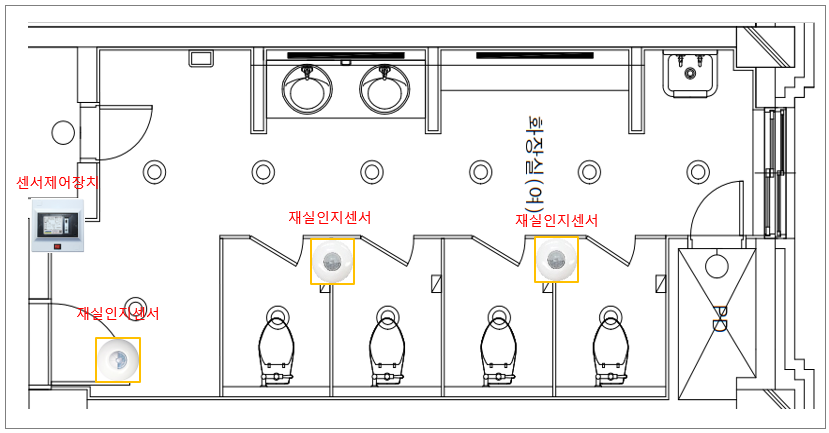

  • 화장실

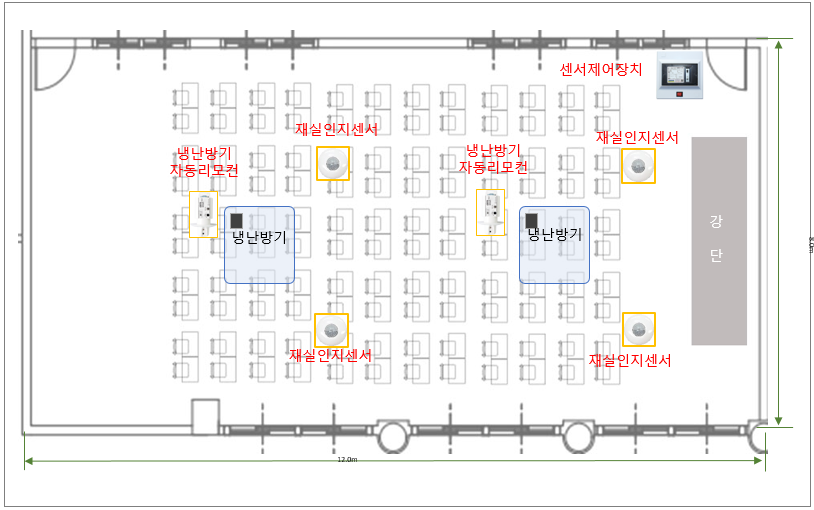

  • 강의실

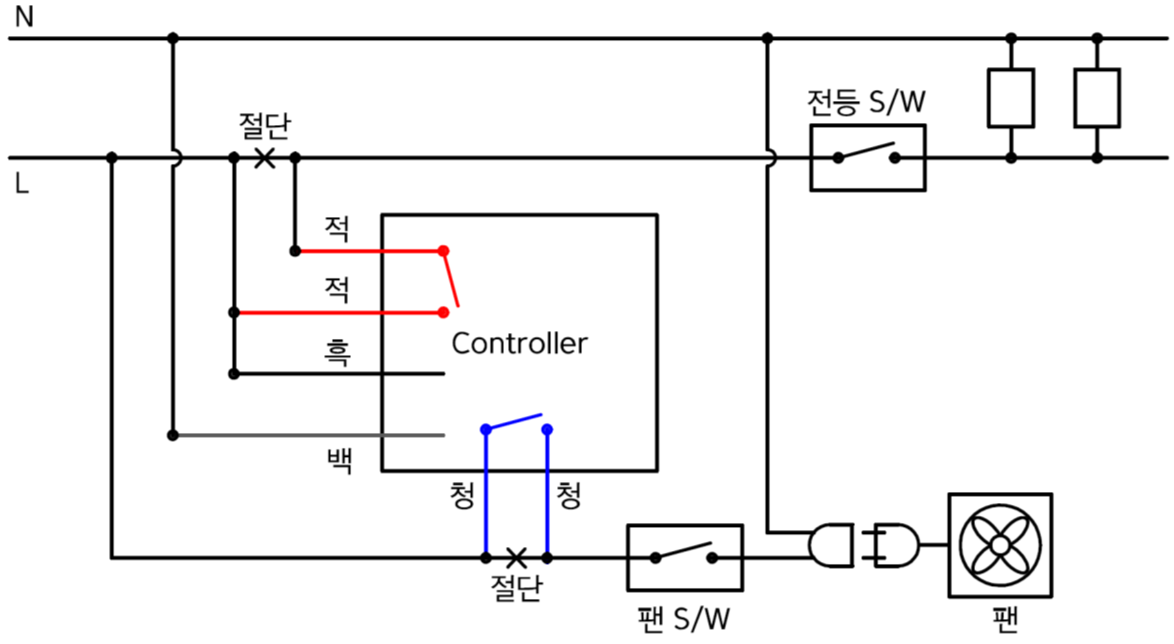

결선도

전기적정격

항목 DM2215CE-MS-3CHB
정격전압 220V AC, 50 / 60Hz
소모전력 1W 미만
인증규격 220V 15A(등제어) / 4A(팬제어)
접점채널 2접점
조작방식 무선(블루투스)
조도설정 조도무관, 약간흐름, 흐림, 저녁 4단계
동작시간선택 – 등제어 5, 15, 30초, 1, 3, 5, 10, 15, 20, 30분, 1, 2시간 12단계
동작시간선택 – 팬제어 5, 15, 30초, 1, 3, 5, 10, 15, 20, 30분, 1, 2시간 12단계
PIR 4 Elements
감지거리 수직 10m, 반경 4~5m
테스트 스위치 시간설정 변경없이 결선 및 제품 이상유무 확인 가능
센서헤드 수 1~10개
신호선 연장거리 100m
외관 SIZE 155mm x 155mm (외함)
